Beschreibung

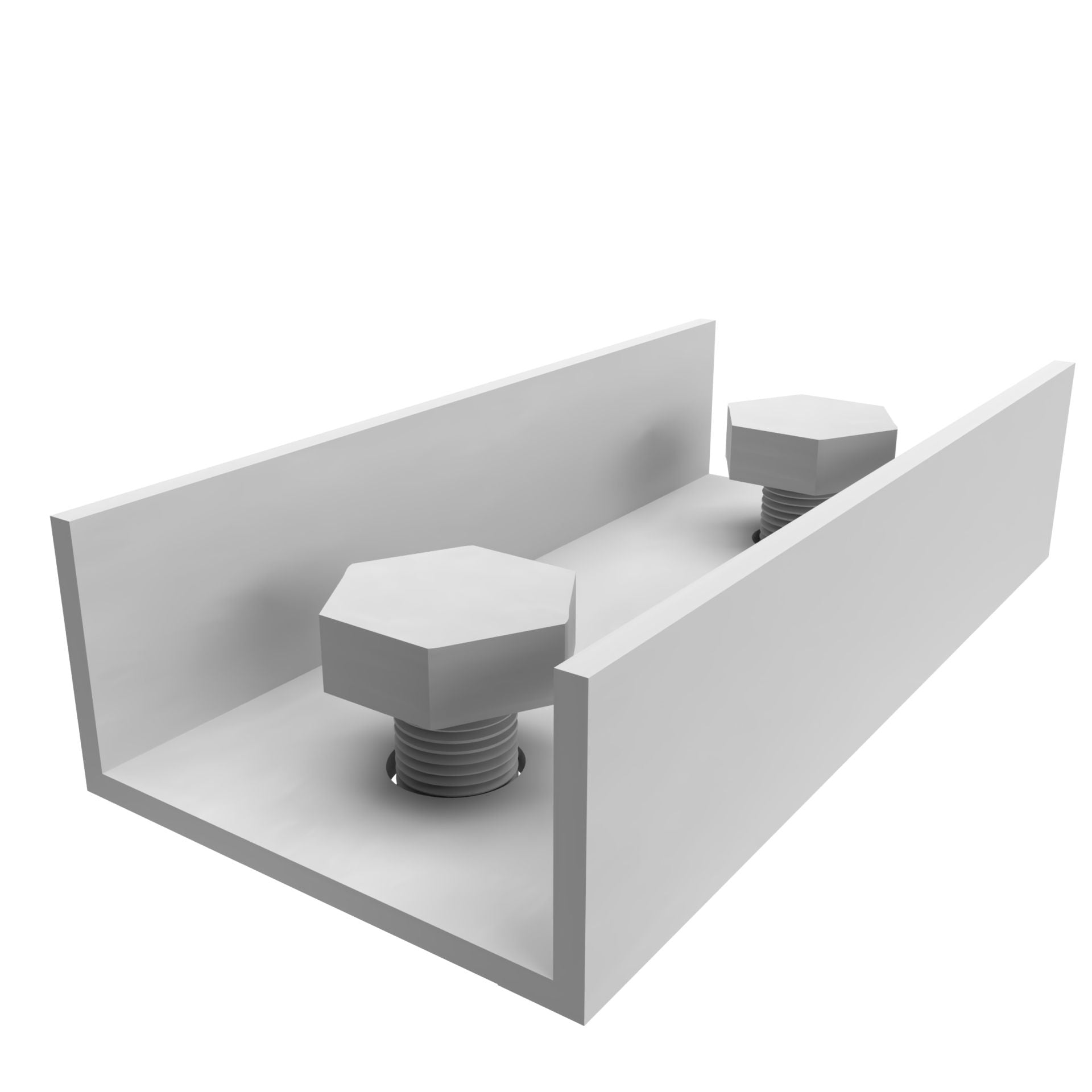

Der Längsverbinder dient der Verlängerung handelsüblicher Photovoltaik Montageschienen 40x40 bei der Erstellung einer Unterkonstruktion von Solar-Anlagen auf Flach- und Schrägdächern. Im Befestigungsset [Sechskantkopf 17] zusätzlich zum Längsverbinder mit 2x Bundmutter M10 und 2x Sechskantschraube M10x25 mit 17mm breitem Kopf für PV-Schienen mit einem unteren Profilkanal in 17,5mm Breite.
Der Schienenverbinder besteht aus hochwertigem Aluminium, welches über eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse verfügt und die maximale Stabilität für die gesamten Photovoltaik-Anlage garantiert.
Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:
Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

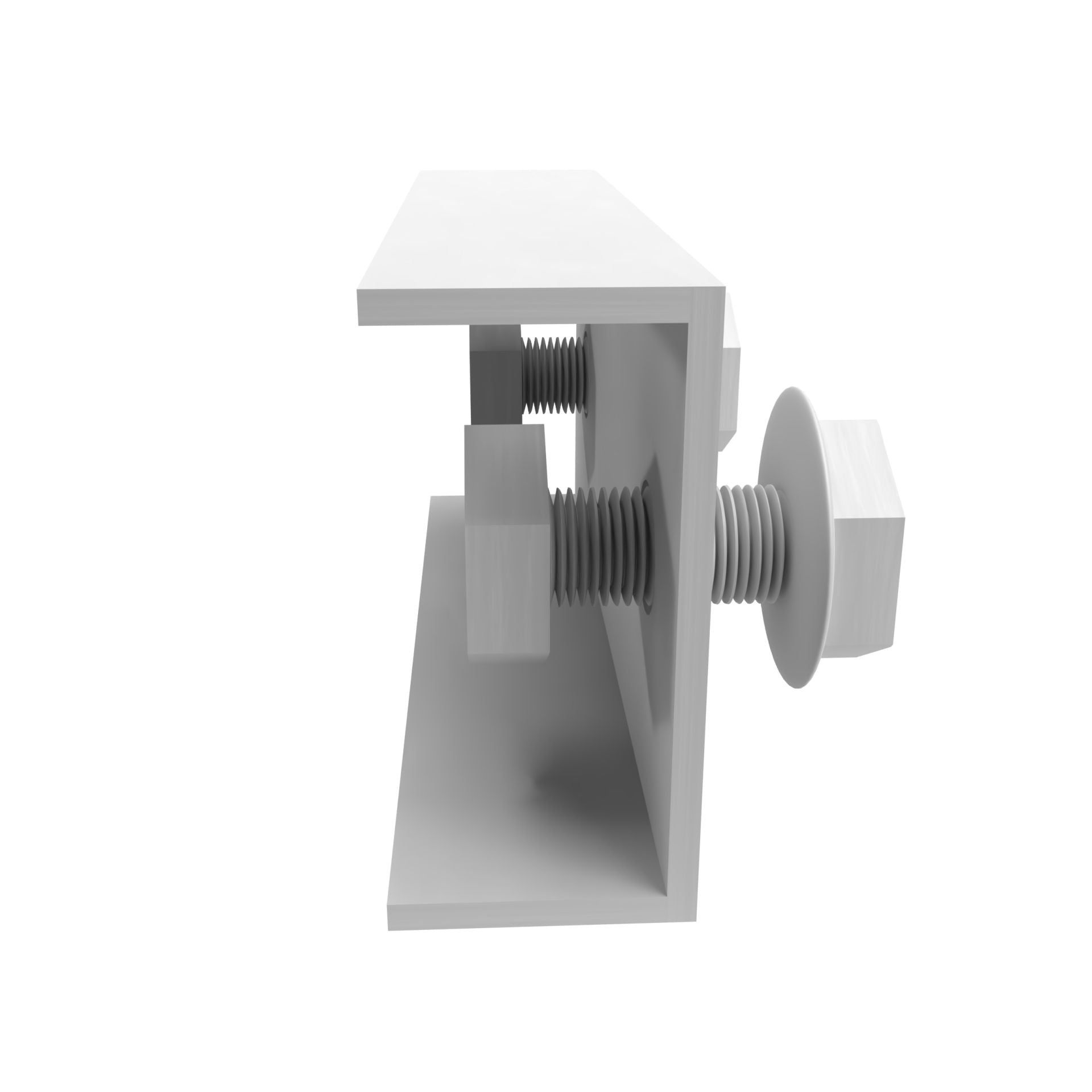

Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Alternativ zur Hammerkopfschraube kann auch eine Sechskantschraube M10 x 25mmverwendet werden.
Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme undzwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.
Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
- Universal kompatibel mit allem handelsüblichen Photovoltaik-Montageschienen 40x40
- Maximale Stabilität und Langlebigkeit durch Aluminium der höchsten Güte mit hoher Beständigkeit gegen Korrosion, Witterung und äußeren Einflüssen
- Sehr gute mechanische Schlag-/ Festigkeit
Der Längsverbinder für Montageschienen ist ein wichtiges Befestigungselement für die Montage der Unterkonstruktion einer Photovoltaik-Anlage mit Aluminium-Montageschienenim Flach- und Schrägdachbereich. Er garantiert die richtige Stabilität der gesamten Konstruktion.

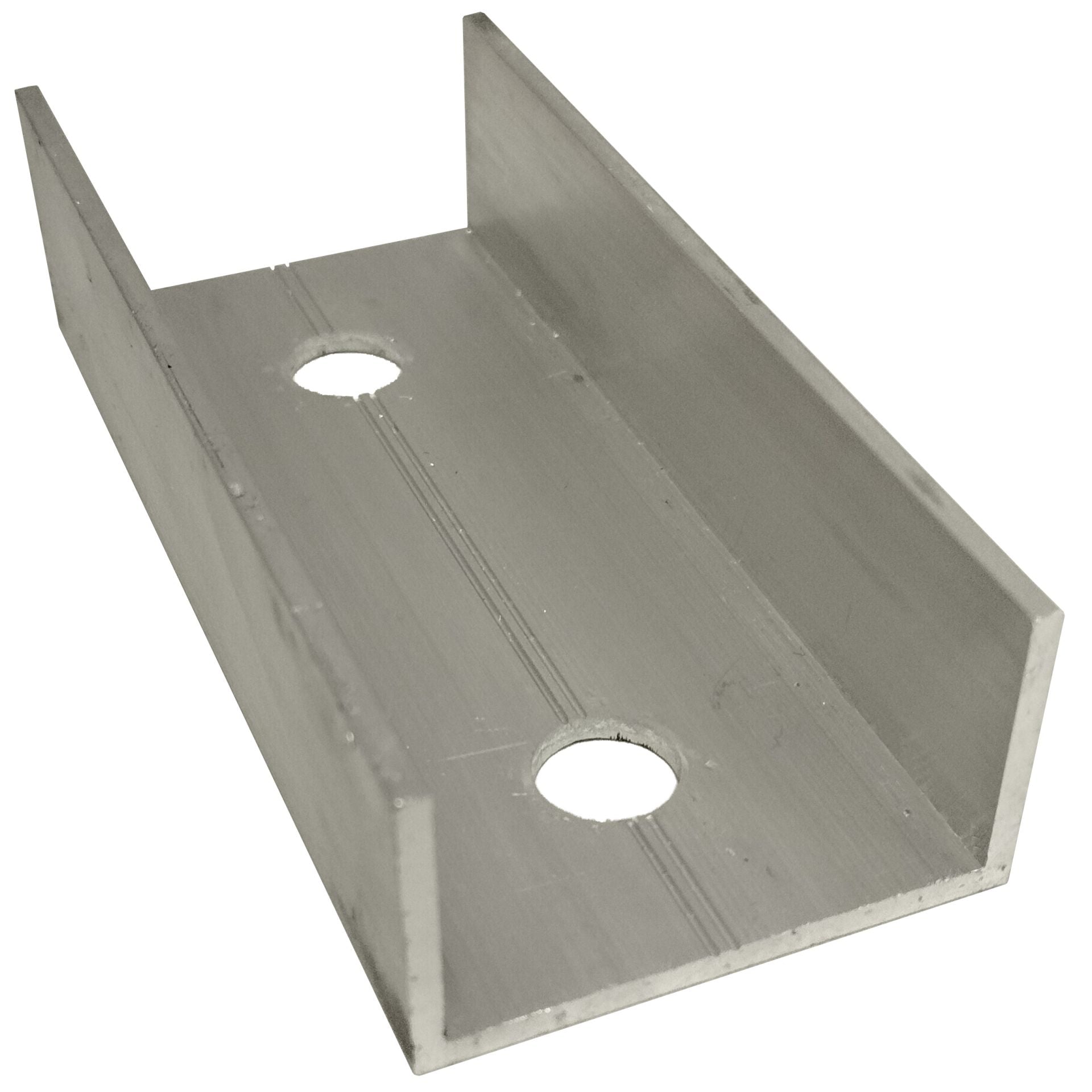

Er eignet sich für die Verbindung (Verlängerung) von handelsüblichen Aluminium-Montageschienen 40x40mm und verfügt zur Montage über zwei Löcher für M10-Schrauben.

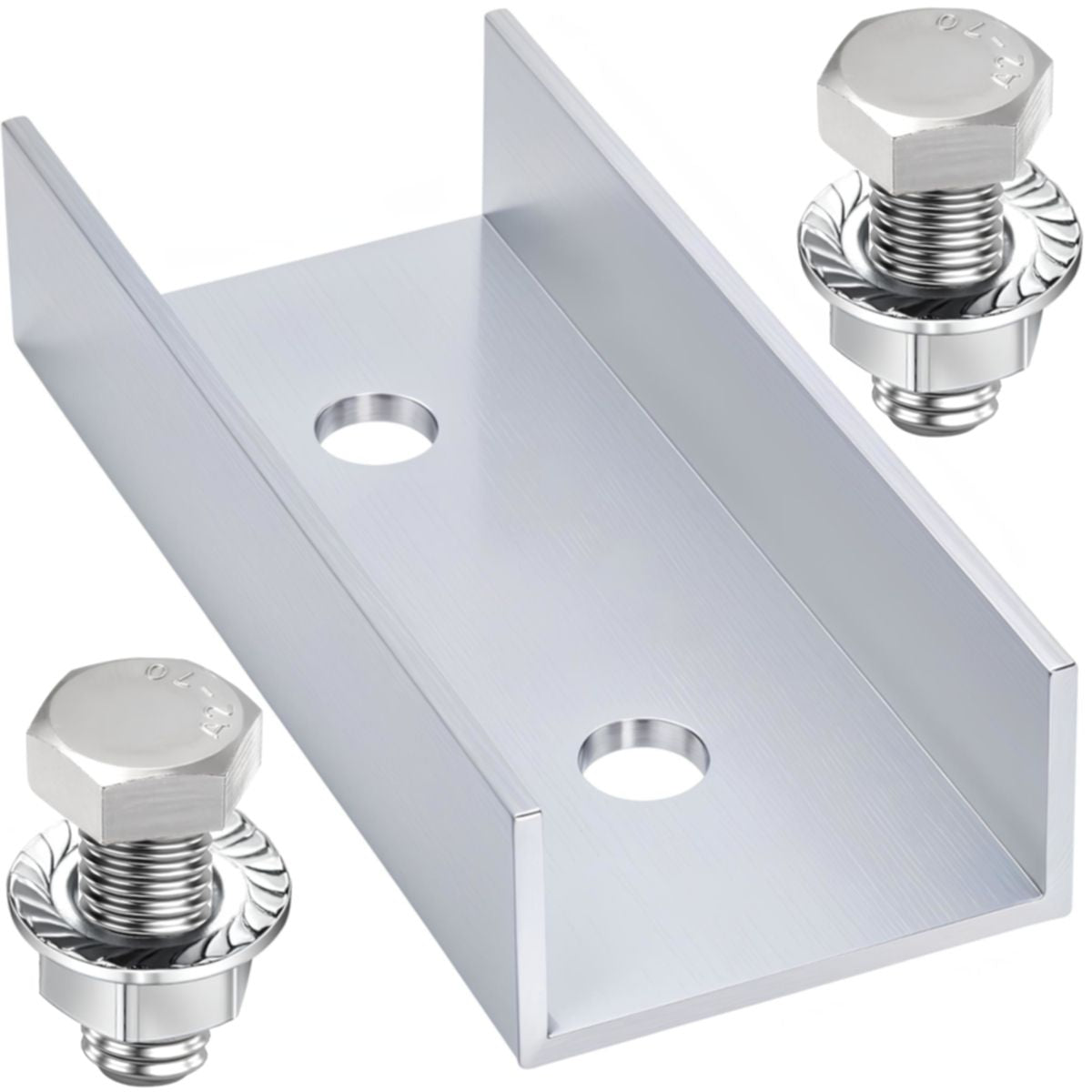

Im Befestigungsset [Sechskantkopf 17] befindet sich folgendes im Lieferumfang:
- 1x Längsverbinder
- 2x Bundmutter M10
- 2x Sechskantschraube M10 x 25mm mit Kopfbreite 17mm
Der Schienenverbinder besteht aus hochwertigem Aluminium, welches über eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse verfügt und die maximale Stabilität für die gesamten Photovoltaik-Anlage garantiert.
Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:
Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.
Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Alternativ zur Hammerkopfschraube kann auch eine Sechskantschraube M10 x 25mmverwendet werden.
Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme undzwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.
Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
| Material | Aluminium |
| Farbe | Silber-Alu |
| Länge | 100mm |
| Für Montageschienen | 40/40mm |
| Montagelöcher | Für 2 Schrauben M10 |
| Gewicht je Längsverbinder | Ca. 0,12kg |
| Lieferumfang je Set | 1x Längsverbinder, 2x Sechskantschraube M10x25 mit 17mm Kopfbreite, 2x Bundmutter M10 mit Sperrverzahnung |
