Beschreibung
Die Endklemme Klickfix ist ein vormontiertes Set zur Befestigung von Solarmodulen mit einer Rahmenhöhe von 30-40mm auf einer Unterkonstruktion aus Aluminium-Montageschienen bei Flach- und Schrägdächern. Farbe: Silber, pressblank
Eigenschaften
Technische Daten
Die Endklemme Klickfix ist ein vormontiertes Set zur Befestigung von Solarmodulen mit einer Rahmenhöhe von 30-40mm auf einer Unterkonstruktion aus Aluminium-Montageschienen bei Flach- und Schrägdächern.

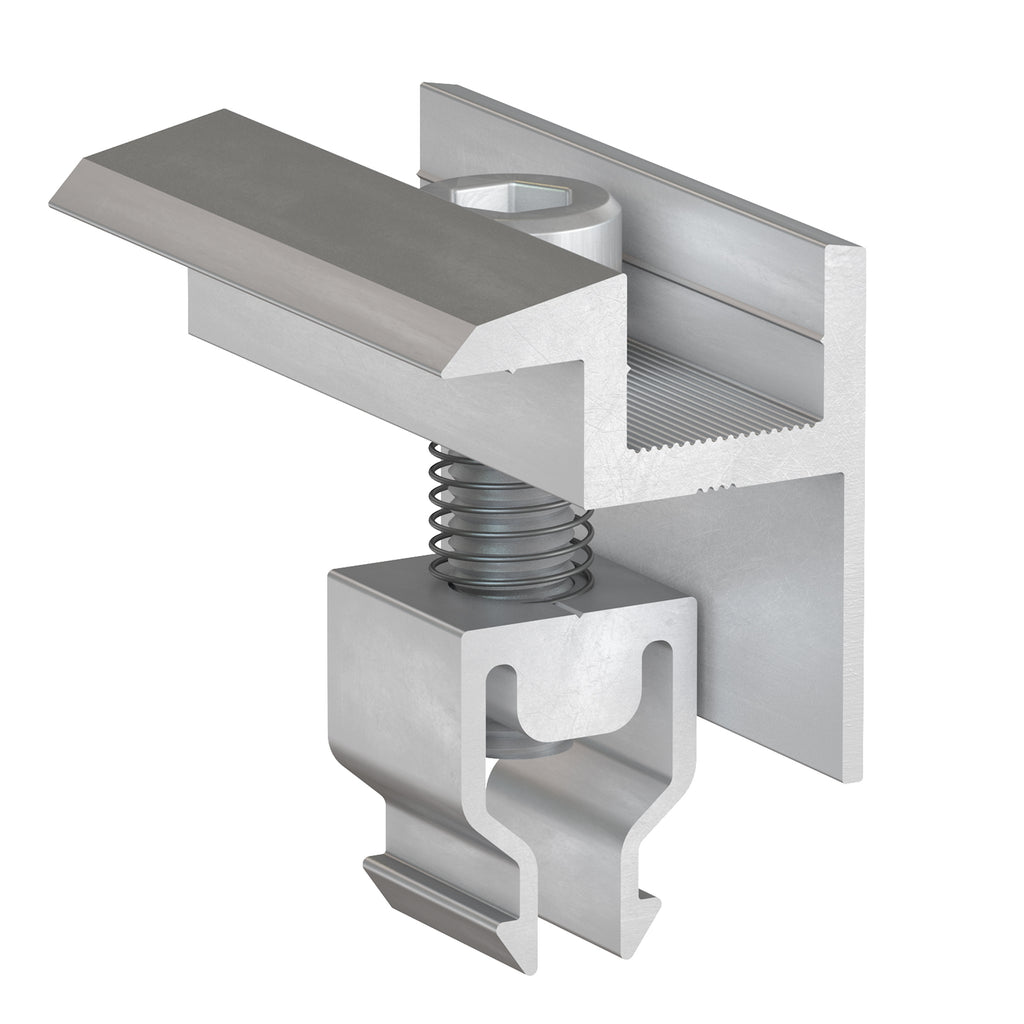

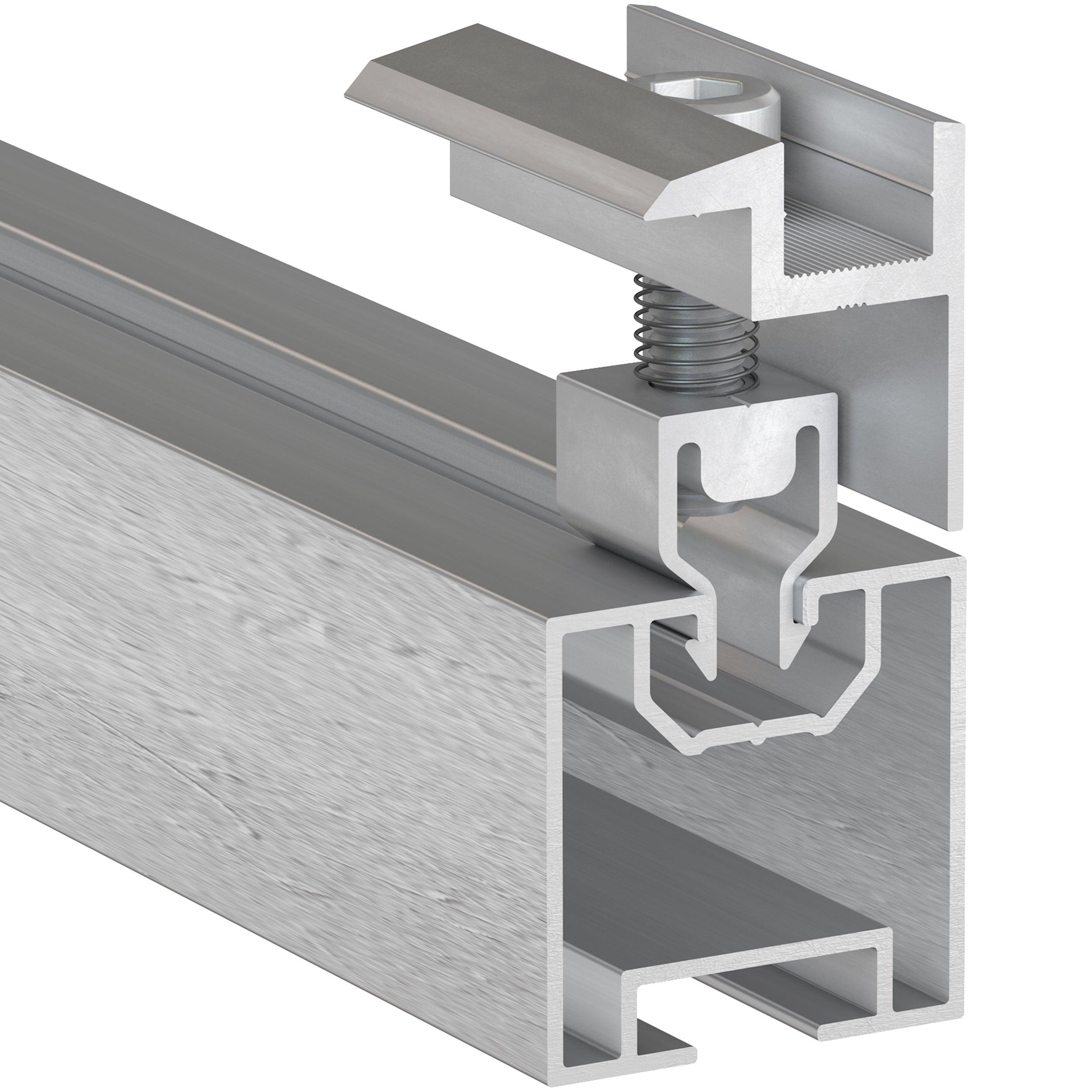

Das Set besteht aus der Endklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt.
Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen.
Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein.
Die Endklemme Klickfix ist mit nahezu jeder handelsüblichen Montageschiene kompatibel.
Einzelne Solarmodule werden rechts und links mit jeweils zwei Endklemmen auf den Aluminium-Montageschienen befestigt. Bei der Montage mehrerer Solarmodule werden entsprechend am Anfang und am Ende der Modulreihe Endklemmen und zwischen zwei Modulen Mittelklemmen verwendet.
Die Endklemme besteht aus hochwertigem Aluminium, welches über eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse verfügt und die maximale Stabilität für die gesamten Photovoltaik-Anlage garantiert.
Eigenschaften
- Praktisches, vormontiertes Komplettset - einfach in die Profilschiene klicken oder schieben, am Modulrahmen fixieren und anziehen
- Die Endklemme Klickfix ist mit nahezu jeder handelsüblichen Montageschiene kompatibel
- Aus hochwertigem Aluminium für eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse
- Hohe mechanische Festigkeit, Schlagfestigkeit
Technische Daten
| Material | Aluminium |
| Farbe | Silber, pressblank |
| Für Modul-Rahmenhöhe | 30-40mm |
| Lieferumfang (vormontiert) | Endklemme, DIN 912 Edelstahl-Zylinderkopfschraube M8, Edelstahlfeder, Klick-Klemme mit Vierkantmutter |
