Beschreibung
Die Montageschiene wird für die Unterkonstruktion von Photovoltaik-Anlagen auf nahezu jeder Art von Flach- und Schrägdach verwendet. Die untere Nutenkammer ist bei dieser Schienen-Ausführung P2 passgenau für Hammerkopfschrauben M10 x 32,5mm (Kopfmaß 17x10mm) und Sechskantschrauben M10 x 25mm (DIN 933). Länge: 1m
Eigenschaften
Technische Daten
Die Montageschiene ist ein wichtiges Befestigungselement für die Montage der Unterkonstruktion einer Photovoltaik-Anlage auf nahezu jeder Art von Flach- und Schrägdach.

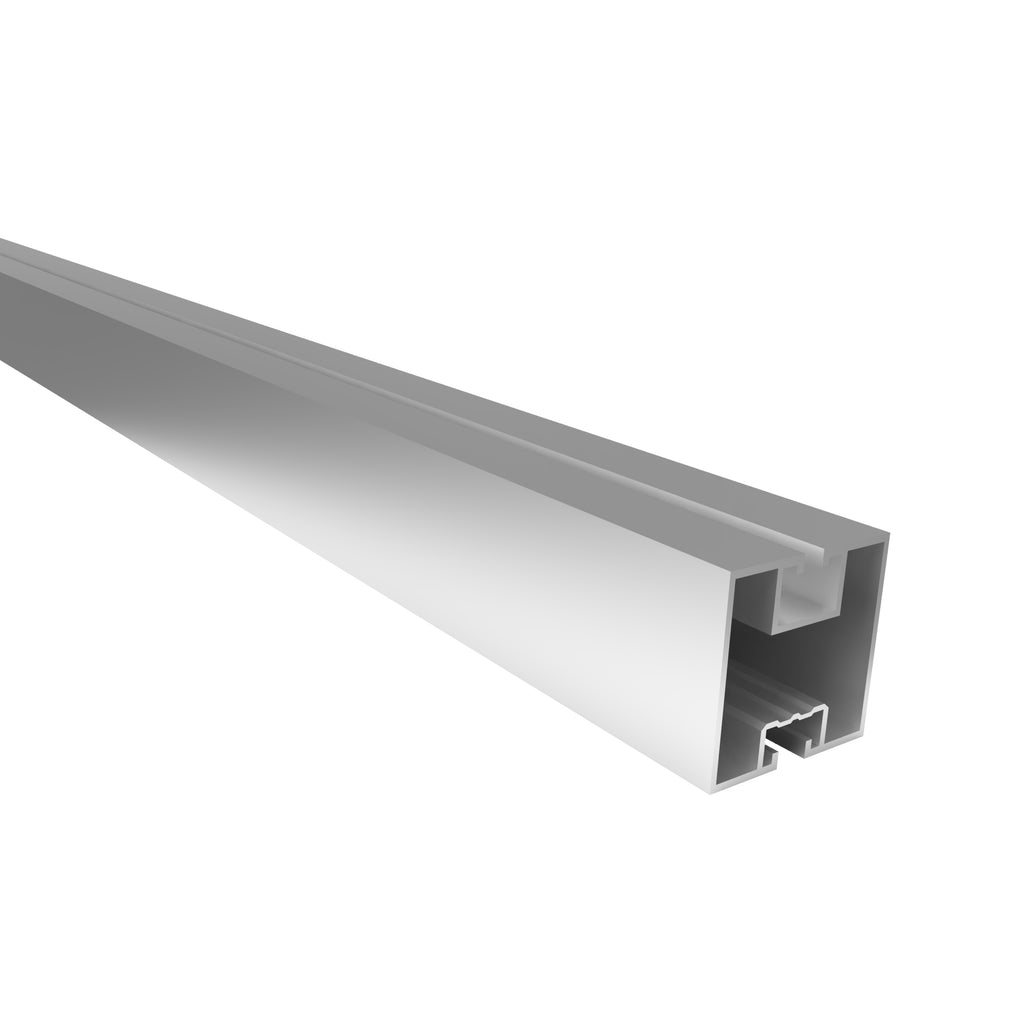

Die Aluminium-Montageschiene P2 40x40 für Hammerkopfschrauben M10 x 32,5mm (Kopfmaß 17x10mm) oder Sechskantschrauben M10 x 25mm (DIN 933) wird üblicherweise parallel an den Dachsparren bzw. auf dem Flachdach an speziellen Aufstellern montiert. Jedes Solarmodul wird an zwei Montageschienen befestigt.
Bei nicht optimalem Sparrenabstand oder sonstigen problematischen Montagebedingungen können die Montageschienen auch im Kreuzschienenverbund verlegt werden. Dabei wird die untere Schicht üblicherweise parallel zu den Dachsparren und die darüberliegende Schicht horizontal ausgerichtet.
Die Montageschiene verfügt über zwei Montagekanäle.
An dem unteren Kanal werden mit Hammerkopfschrauben (T-Schrauben) M10 x 32,5mm (Kopfmaß 17x10mm) oder Sechskantschrauben M10 x 25mm (DIN 933) in Verbindung mit einer Bundmutter M10 je nach Dachaufbau z.B. Adapterplatten, Dachhaken oder Montagedreiecke, aber auch Längsverbinder für Montageschienen befestigt.
An dem oberen Kanal werden mit Nutensteinen M8 mit Federkugel in Verbindung mit einer Zylinderkopfschraube M8 die End- und Mittelklemmen für die Halterung der Solarmodule befestigt.
Sie besteht aus hochwertigem Aluminium, welches über eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse verfügt und die maximale Stabilität für die gesamten Photovoltaik-Anlage garantiert.
Eigenschaften
- Aus hochwertigem Aluminium für eine hohe Beständigkeit gegen Korrosion, Witterung und äußerer Einflüsse
- Gute mechanische Festigkeit, Schlagfestigkeit
- Die untere Profilkammer ist bei dieser Schienen-Ausführung P2 passgenau für Hammerkopfschrauben M10 x 32,5mm (Kopfmaß 17x10mm) und Sechskantschrauben M10 x 25mm (DIN 933)
- Die obere Profilkammer ist passgenau für die handelsüblichen Standard-Nutensteine M8 mit Federkugel

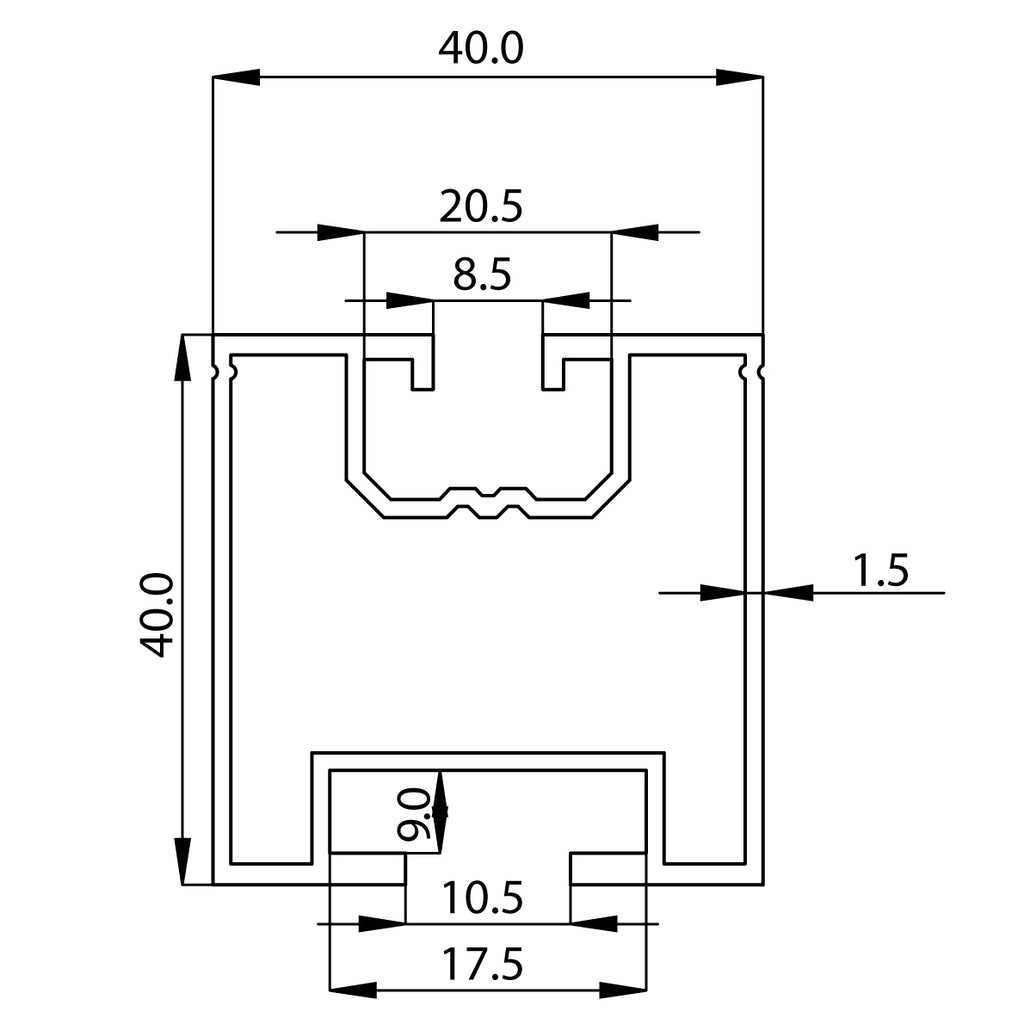

Technische Daten
| Material | Aluminium (AlMgSi0,5 F25 / A2) |
| Farbe | Silber blank |
| Norm | DIN 933 |
| Ausführung der unteren Profilkammer (Typ P2) | Für Hammerkopfschrauben M10 x 32,5mm (Kopfmaß 17x10mm) und Sechskantschrauben M10 x 25mm (DIN 933) |
| Ausführung der oberen Profilkammer | Handelsübliche Standard-Nutensteine M8 mit Federkugel |
| Breite | 40mm |
| Höhe | 40mm |
| Länge | 1m |
| Gewicht | Ca. 0,8kg/m |
